Область применения
|
Антенна совместно с измерительными приемными устройствами и генераторами применяются для измерения плотности потока мощности электромагнитного поля, параметров антенных устройств, параметров электромагнитной совместимости радиоэлектронных средств, а также возбуждения электромагнитного поля с заданной плотностью потока мощности.
|
Описание продукции
|

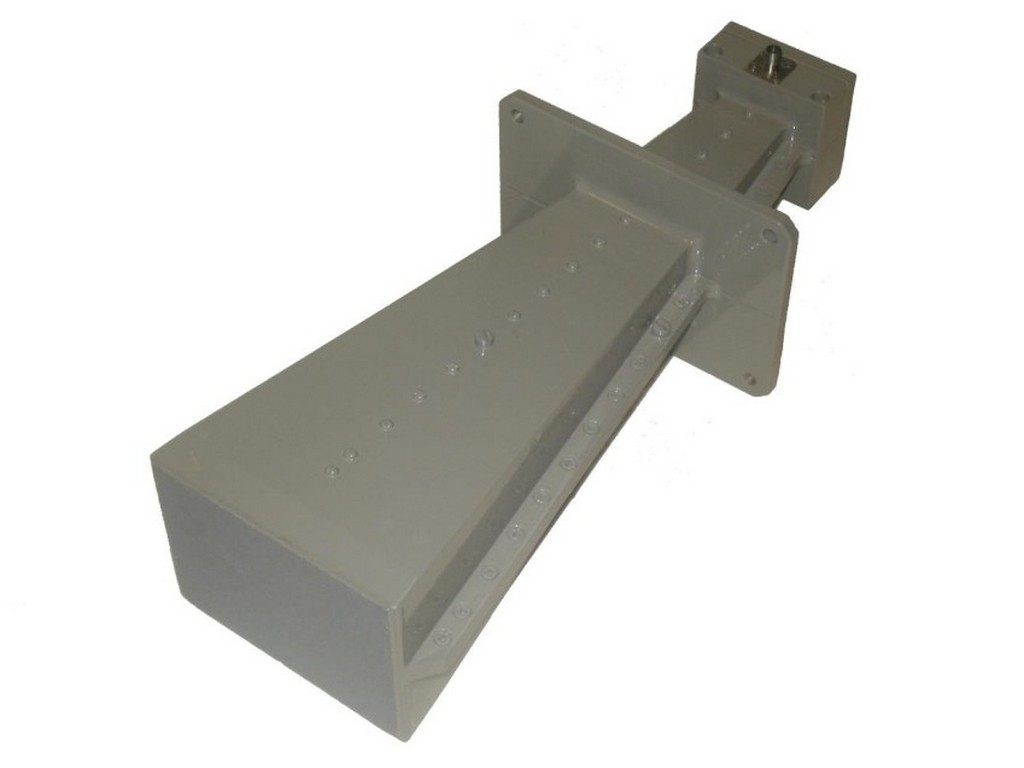

Антенна П6-66 представляет собой рупорно-линзовую антенну в виде пирамидального рупора на Н-образном волноводе. Критические частоты Н10 и Н20 волновода в начале (горловине) рупора определены в соответствии с диапазоном рабочих частот антенны. Вход антенны коаксиальный с волновым сопротивлением 50 Ом, сечением 2,92/1,27 мм (типа К). Диапазон рабочих частот: от 12,05 до 37,5 ГГц. Коэффициент стоячей волны (КСВ) входа антенны — не более 2,5. Коэффициент усиления антенны, не менее 14 дБ. Предел допускаемой погрешности коэффициента усиления — не более ± 2,0. Антенна должна иметь линейную поляризацию. Уровень сигнала ортогональной поляризации относительно основной поляризации — не более –20 дБ. Уровень боковых лепестков диаграммы направленности — не более –8 дБ. По устойчивости и прочности при климатических и механических воздействиях антенна соответствует нормам группы 6 ГОСТ 22261-94.
|
Конкуренто- способность
|
Конкурентоспособность антенны П6-66 на внешнем рынке обеспечивается за счет современного научно-технического уровня реализации параметров, не уступающих лучшим зарубежным устройствам аналогичного назначения, и сравнительно низкой стоимости.
|
Ожидаемые результаты применения
|
Технические характеристики и цена антенны позволяют обеспечить экспортные поставки, как в странах СНГ, так и в Западную Европу.
|
Предложения по реализации
|
Организация серийного производства при наличии заказчиков.
|
Степень готовности
|
Опытный образец.
|
Объект передачи прав
|
Научно-техническая информация, опытный образец.
|
Форма передачи прав
|
Договор о создании и использовании результатов интеллектуальной деятельности.
|
Предложения по сотрудничеству
|
Совместное производство.
|
