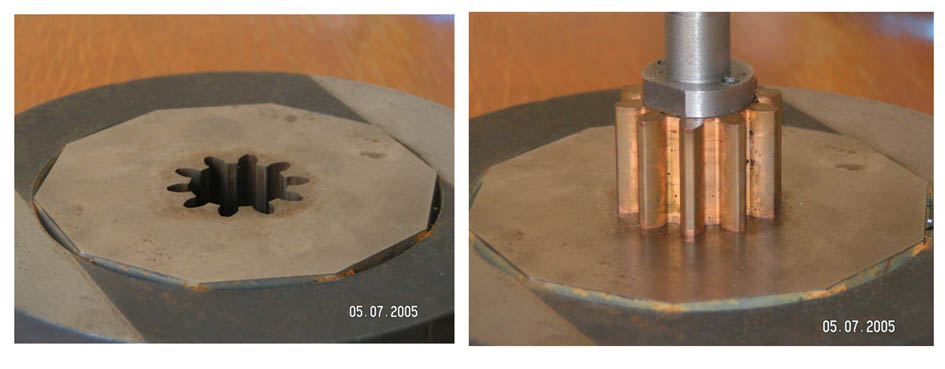

Технология изготовления штампового инструмента повышенной стойкости для холодного выдавливания шестерен Раздел Инструмент Отрасль промышленности Кузнечно-штамповочное производство Инструментальное производство Медицинская техника Программа Машиностроение Область применения Машиностроение. Описание Штампы для выдавливания шестерен однотипны. Их формующая часть изготавливается путем профильного шлифования отдельных элементов их твердого сплава. Разработан типовой технологический процесс изготовления твердосплавной матрицы, включающий в себя: — вырезание рабочего профиля полости матрицы проволочным электродом-инструментом; — электроэрозионное прошивание заходней части матрицы; —электроэрозионное прошивание высвобождения матрицы. Высота каждой пластины составляет 10 мм, материал — медь, количество пластин — 5. Разработка позволяет изготавливать все типоразмеры штампового инструмента по единому типовому технологическому процессу. Стойкость штампового инструмента возрастает в 1,5 раза. Новизна заключается в применении электроэрозионного копирования с орбитальным движением электрода-инструмента с определенным сочетанием величины амплитуды круговых осцилляций электрода и режима процесса электроэрозионного формообразования поверхности. Разработка находится на уровне современных и перспективных достижений зарубежного производства. В операционной карте указаны коды режима обработки, соответствующие следующим параметрам: • частота импульсов — 88 кГц, средний ток — 4—5 А, амплитуда круговых осцилляции — 0,06 мм; • частота импульсов — 200 кГц, средний ток — 2—3 А, амплитуда осцилляции — 0,1 мм на втором проходе и 0,12 мм на третьем; • частота круговых осцилляции — 60 ед./мин. Научно-технический уровень Соответствует мировому уровню. Степень готовности Разработка готова к освоению в производстве Ожидаемый результат Устранение трудоемких доводочных операций, снижение затрат на изготовление на 20—25%. Технология позволяет изготавливать формующий инструмент для деталей других типов. Форма реализации Разработчик готов передать технологию на договорной основе, оказать научно-техническую помощь в освоении.	Организация разработчик   ГНУ «Физико-технический институт НАН Беларуси» (ФТИ НАНБ) Адрес: 220141, г. Минск, Купревича, 10 Тел.: (+375 17) 263-59-09 Факс: (+375 17) 263-76-93 E-mail: phti@ns.igs.ac.by WWW: http://phti.at.tut.by/ Директор: Гордиенко Анатолий Илларионович Организация разработчик ОАО «Борисовский завод автотракторного электрооборудования» (ОАО «БАТЭ») Адрес: 222120, Минская область, г. Борисов, ул. Даумана 95 Тел.: (+375 177) 73-10-15 Факс: (+375 177) 73-14-21 E-mail: marketing@starter.by WWW: http://www.starter.by/ Директор: Капский Анатолий Анатольевич
