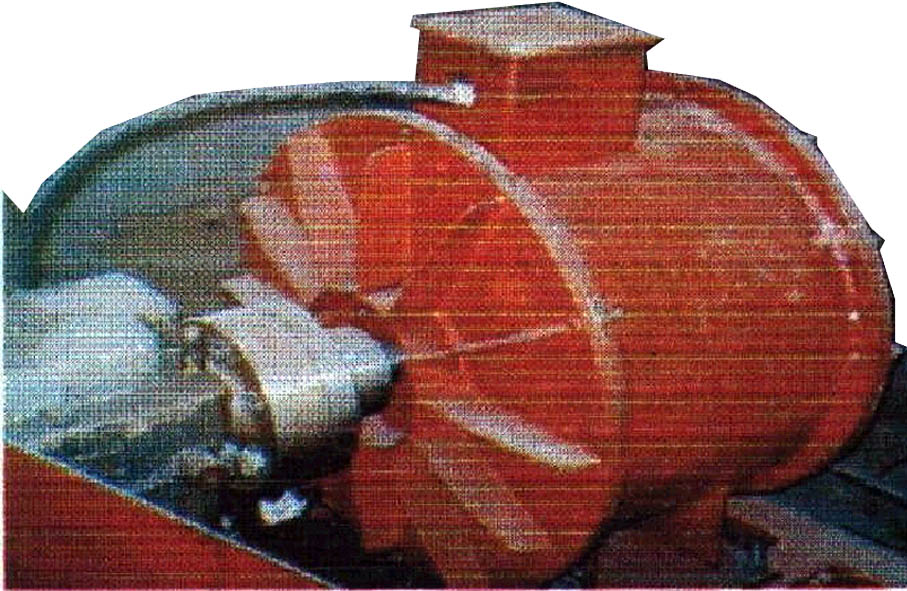

Генератор магнитодинамический МДГ-1 Раздел Энергетика Отрасль промышленности Электротехническое оборудование специального назначения Турбостроение Программа Агропромкомплекс Область применения Энергомашиностроение для комплектования гидроэнергетических агрегатов с непосредственным приводом от гидротурбины (без мультипликатора). Описание Генератор выполняется по традиционной одномерной схеме с одной вращающейся частью — цилиндрическим ротором и неподвижной частью — статором. Ротор расположен внутри статора. Статор содержит корпус, пакет статора, набранный из отдельных листов электротехнической стали с пазами для размещения обмотки. Фазные обмотки, выполнены медным изолированным проводом. На корпусе статора расположена клеммная коробка (сверху) и лапы для крепления генератора к основанию. Ротор представляет цилиндрическую конструкцию, на валу которой размещена втулка из немагнитного материала с радиально расположенными на ней призматическими постоянными магнитами, между которыми помещаются клинья из магнитопроводного материала. Цилиндрическая сборка закрепляется бандажом из немагнитного материала. Подшипниковые щиты крепятся к корпусу статора с помощью винтов. • Тип — синхронный с возбуждением от постоянных магнитов; • номинальная электрическая мощность — 15 кВт; • количество фаз — 3; • напряжение на зажимах — 230/400 В; • частота вращения ротора — 250 об/мин; • число полюсов 24; • КПД — 90—92%; • максимальное отклонение — 5%; • охлаждение воздушное, естественное; • удельная металлоемкость — 16,7 кг/кВт; • масса — 250 кг; • габаритные размеры — 415х500х535 мм. Научно-технический уровень Аналогов или прототипов низкооборотного генератора в имеющемся патентном материале не обнаружено. Степень готовности Освоение производства Ожидаемый результат Использования разработки позволит: осуществить прямое соединение с первичным двигателем (без мультипликатора); повысить КПД энергетической установки на 15%; снизить удельную металлоемкость энергоагрегата на 25—30%;стоимость на 20—25%. Форма реализации Требуются инвестиции: 25 млн. руб.Срок окупаемости: 3 года. Возможна продажа продукции, технологии, документации на технологию.	Организация разработчик   РУП «Институт энергетики АПК НАН Беларуси» Адрес: 220024, г. Минск, ул. Стебенева, 20, корп. 2 Тел.: (+375 17) 275-19-07 Факс: (+375 17) 275-10-20 E-mail: energetika@forenet.by WWW: http://mshp.minsk.by/science/niiagrru.htm Директор: Русан Викентий Иванович
